Montaż linki hamulca rolkowego Shimano Inter-M

Przedstawiamy w czytelny sposób jak prawidłowo zamontować linkę do hamulca rolkowego Shimano Inter-M.

Schemat montażu dotyczy wszystkich hamulców rolkowych Shimano Inter-M BR-IM 31/45/55/80

1. Naciskając dźwignię hamulca, przeciągnąć zestaw linki hamulca przez otwór we wsporniku.

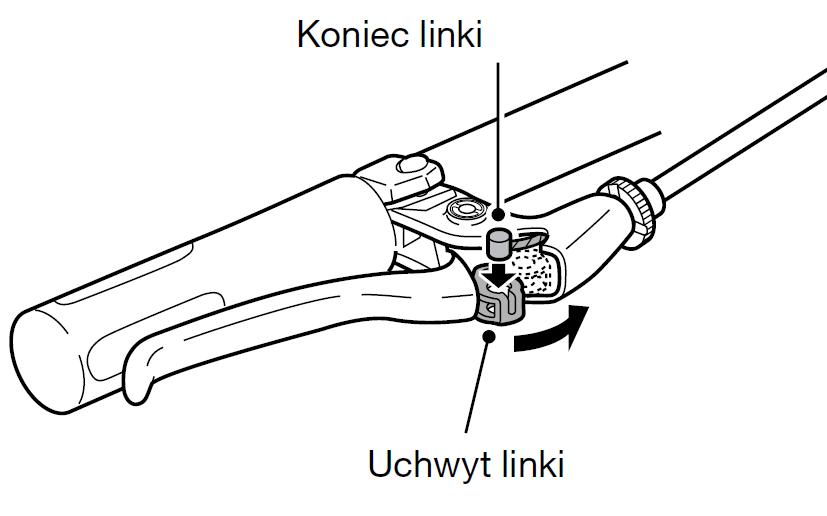

2. Dopasować końcówkę linki do otworu w zaczepie linki w sposób pokazany na ilustracji i włożyć koniec linki do otworu.

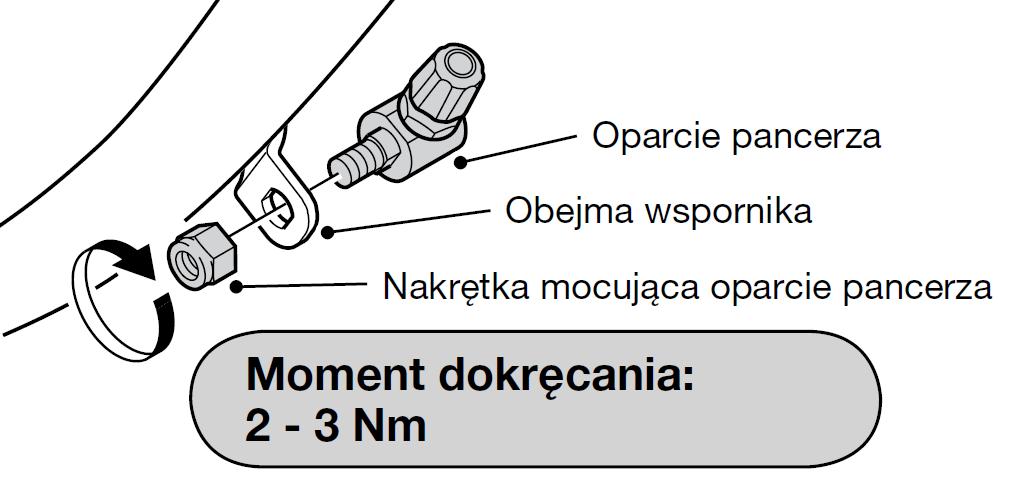

3. Umieścić oparcie pancerza na obejmie wspornika, a następnie dokręcić nakrętkę mocującą oparcie pancerza.

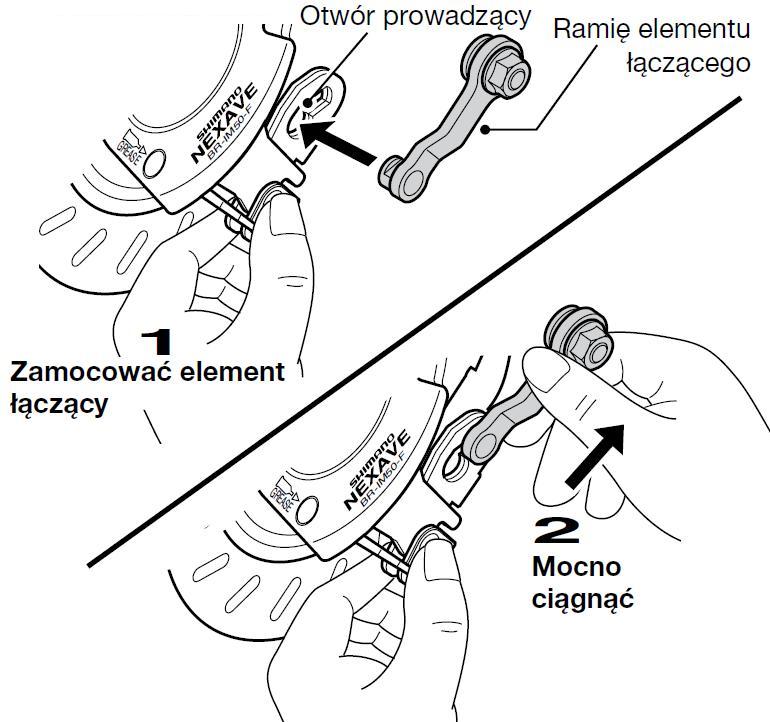

4. Trzymając element łączący tak, aby uniemożliwić jego poruszenie, wsunąć ramię elementu łączącego wzdłuż otworu prowadzącego tego elementu w celu jego zamontowania.

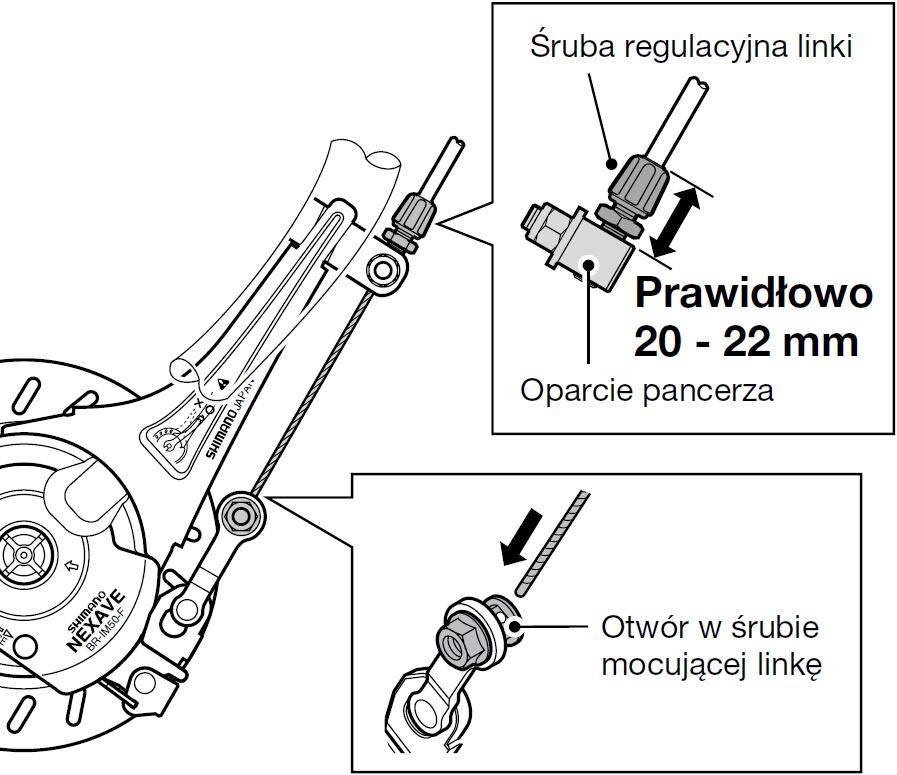

5. Umieścić śrubę regulacji linki tak, aby znajdowała się ona w odległości 20 – 22 mm od końca oparcia pancerza, a następnie przeciągnąć linkę przez śrubę regulacji linki i przez otwór w śrubie mocującej linkę.

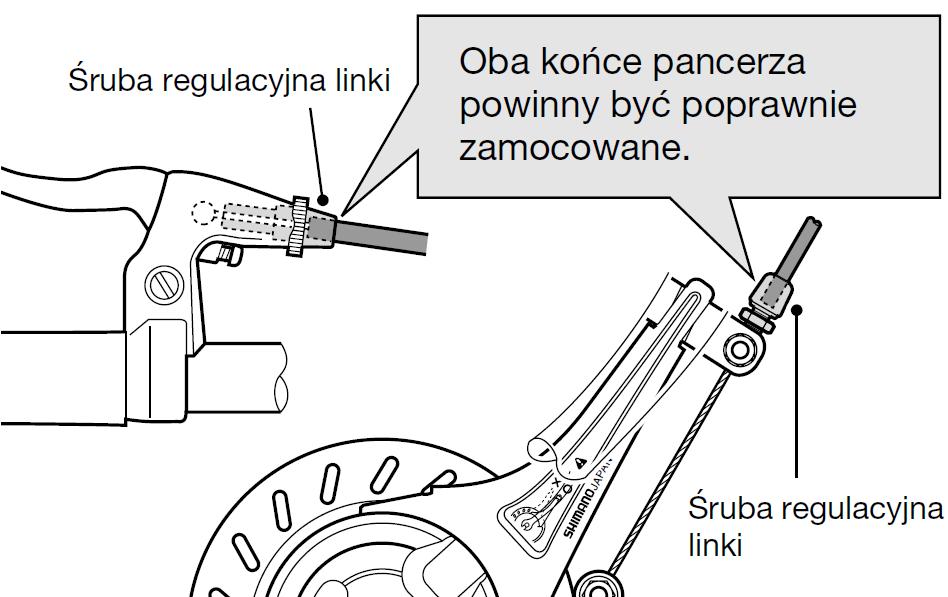

6.  Sprawdzić, czy oba końce pancerza zostały prawidłowo włożone w śruby regulacji linki dźwigni hamulca i ramienia hamulca.

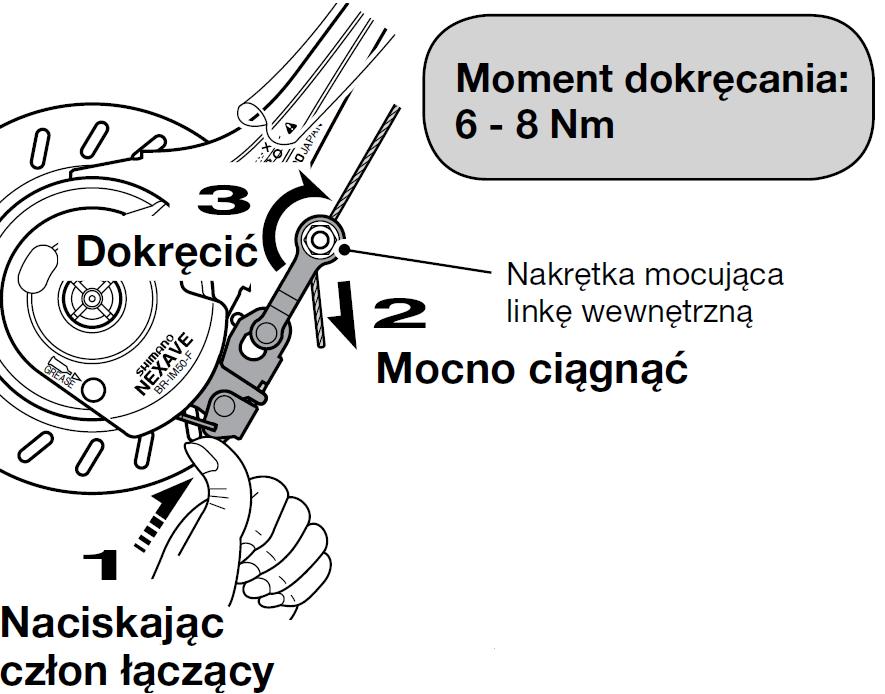

7.Z powrotem wcisnąć do oporu element łączący. Następnie dokręcić nakrętkę mocująca linkę, ciągnąc za linkę w celu jej całkowitego naprężenia.
